隨著電子電氣架構從分布式向集中式演進，底盤系統的智能化轉型已成為汽車技術革新的戰略高地。本篇推文深度解析預控架構下底盤域控制器的功能整合路徑、SOA服務化設計的工程實踐陷阱，以及輔助駕駛技術對底盤實時響應能力的嚴苛需求。通過拆解VDC、特斯拉Autopilot等典型方案的核心邏輯，揭示域控架構演進中的關鍵技術決策矩陣。

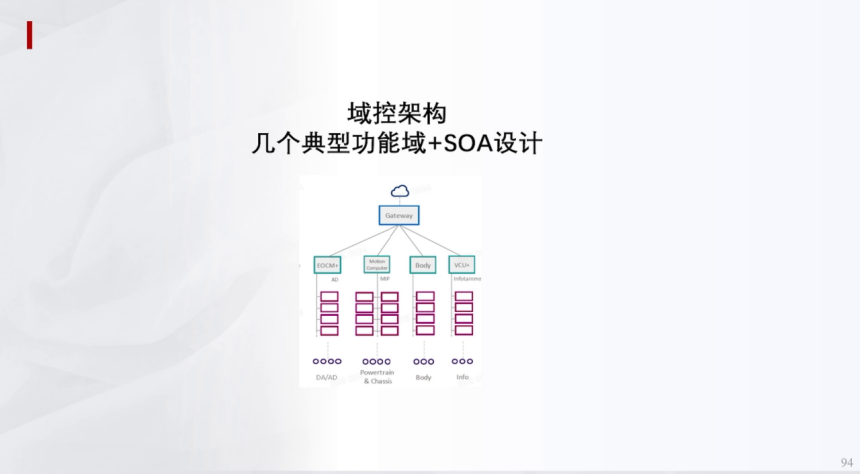

一、域控架構設計概述

域控架構設計的核心在于對車輛功能進行域級劃分與整合，主要包含多個典型功能域及 SOA（面向服務的架構）兩部分。理解這兩者的邏輯，即可清晰把握當前域控架構的整體框架。各功能域及 SOA 的內部設計雖較為復雜，但通過系統拆解可明確其核心邏輯。

二、典型功能域解析

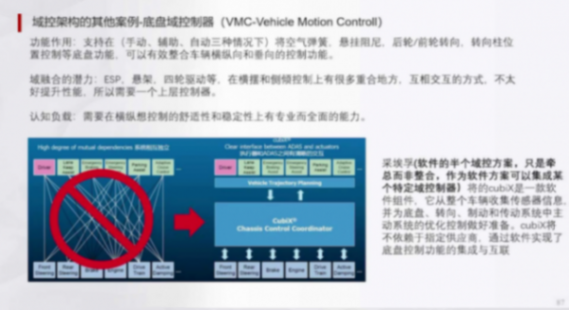

（一）底盤域控制器（VMC-Vehicle Motion Controll）

底盤域控制器的核心功能是在手動駕駛、輔助駕駛及輔助駕駛?cè)N場景下，整合空氣彈簧、懸掛阻尼、前后輪轉向、轉向柱位置控制等底盤功能，實現車輛橫縱向及垂向控制功能的有效協同。

從域融合潛力來看，ESP（電子穩定程序）、懸架、四輪驅動等系統在橫擺和側傾控制方面存在較多功能重合，但其傳統交互方式難以提升性能，因此需要一個上層控制器進行統籌。的 cubiX 軟件組件便是典型案例，它通過收集整車傳感器信息，為底盤、轉向、制動和傳動系統中主動系統的優化控制提供支持，且不依賴特定供應商，實現了底盤控制功能的集成與互聯。

該控制器對認知負載的要求較高，需具備在橫縱向控制中平衡車輛舒適性與穩定性的專業且全面的能力。在集中式架構下，底盤域控制器通常屬于區域控制器級別，與輔助駕駛系統關聯緊密，設計時需特別關注實時控制性能，因?yàn)橛蚩丶軜?gòu)在實時性方面往往存在一定局限。此外，為優化人機共駕體驗，部分輔助駕駛控制的業務邏輯也可剝離至底盤域控制器中實現。

（二）車身域控制器

車身域控制器源于傳統的 BCM（車身控制模塊），主要對燈光、解鎖系統、無鑰匙進入 / 啟動（PEPS）、后視鏡、門窗、座椅等品類繁雜但復雜性較低的 I/O 設備進行集中化管理。

其資源配置豐富，輸入檢測涵蓋高有效輸入（10 + 路）、低有效輸入（20 + 路）、模擬量輸入（10 + 路）及預留低有效輸入（數量依 MCU 資源確定），對應控制近光燈、遠光燈、座椅調節、雨刮模式等多種功能；輸出驅動包括高邊驅動（20 + 路）、半橋驅動（8 + 路）、全橋驅動（5 + 路）及預留低邊驅動；網絡通訊則支持 LIN（3 + 路）、以太網（1 路，100BASE-T）及無線通訊（RF 接收）。其中，以太網用于對外提供服務，LIN/CAN 用于設備接入，核心是作為 SOA 網關存在。

車身域控制器在集中化架構下多承擔區域控制職責，因其控制的設備分布較散，連接線路較長。其域融合潛力在于通過 SOA 對各類交互過程進行標準化；認知負載與原 BCM 類似，但新增了 SOA 服務化部分的內容，目前高端應用仍在探索中。將復雜 I/O 及硬件資源整合并以 SOA 形式封裝，雖 SOA 在實時穩定性上不及 CAN 總線，但針對車身控制場景，其優勢仍大于劣勢，因此車身域控制器是發展較早且作用顯著的一類控制器。

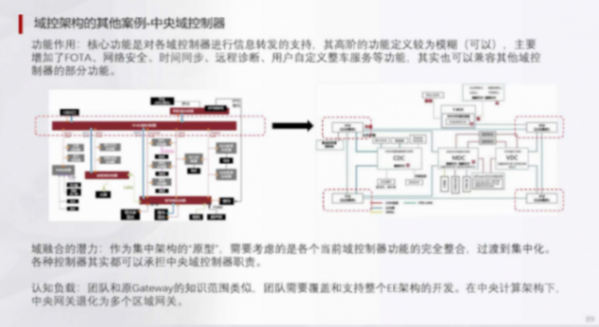

（三）中央域控制器

中央域控制器的核心功能是支持各域控制器的信息轉發，同時承擔 FOTA（整車在線升級）、網絡安全、時間同步、遠程診斷、用戶自定義整車服務等功能，還可兼容其他域控制器的部分功能。

作為集中架構的 “原型”，其域融合潛力在于逐步整合當前各域控制器的功能，向集中化架構過渡，理論上各類控制器均可承擔其職責。認知負載方面，開發團隊需具備與原 Gateway（網關）類似的知識范圍，且需覆蓋和支持整個 EE 架構的開發；在中央計算架構下，中央網關會退化為多個區域網關。

 不過，中央域控制器的定位存在一定模糊性，其功能多由原 CAN 網關升級而來，受組織架構影響較大，易出現功能被其他控制器承接的情況。通常，它會作為時間同步、OTA、網絡安全等功能的主節點，承接不在輔助駕駛或智艙域內的用戶相關動態業務軟件。從長遠來看，其職責可能向區域控制器轉化，因?yàn)閷⒃新氊?zé)集中在單一芯片或硬件上，對線路布置未必有利，分散化設計可能更優。

（四）動力域控制器（類似華為 VDC）

動力域控制器集成了整車控制器、電池管理系統（BMS）、熱管理系統（TMS）等功能模塊，部分情況下可作為智能駕駛的備用控制器。

從功能安全角度，其作為備用控制器的設計符合 “同一架構中不同控制器冗余” 的邏輯 —— 若所有功能集中于單一控制器，功能安全難以拆解，而動力域控制器可承擔降級模塊的角色。例如，當輔助駕駛主控制器（HPC）負責 NOA 等高階功能時，動力域控制器可作為同質功能的備份，與主控制器形成互為備份的關系，提升安全等級。

該控制器主要涉及 “三電”（電機、電池、電控）業務，目前因線控制動、線控轉向技術成熟度有限，與這些系統的集成較少，主要以三電業務為主，部分情況下會與整車其他控制器整合，具體需根據實際部門規劃確定。其域融合潛力在于提升加速性能、能源利用效率及熱管理效率；認知負載主要由原 “三電” 架構團隊承擔。

（五）輔助駕駛域控制器（類似華為 MDC）

輔助駕駛域控制器是輔助駕駛功能開發的核心，需連接相機、雷達等大部分專用傳感器，并與底盤、動力相關控制器并聯關鍵執行器（如線控制動）。其天然具備域控屬性，因車輛上大部分高成本、高穩定性要求的傳感器均與輔助駕駛系統相關，且輔助駕駛業務較新，歷史包袱少，通常作為獨立的成本中心和控制器存在（如華為 MDC）。域融合潛力體現在可集中資源支撐高階輔助駕駛、輔助駕駛功能的開發；認知負載要求較高，一般需獨立的 “輔助駕駛中心” 負責開發，團隊需具備感知、決策、規劃、控制等全流程技術能力。

（六）智艙域控制器（類 CDC）

智艙域控制器與輔助駕駛域控制器邏輯類似，因內部交互復雜度高，需單獨作為一個控制器存在，主要負責車內交互應用及與用戶體驗相關的功能。

隨著電子后視鏡、多屏交互（前后排屏、座椅屏）、語音交互等功能的增加，智艙的 I/O 交互需求大幅提升，推動其向域控級別發展。當前智艙控制器對算力要求極高，從早期的 8155 芯片升級至 8295 芯片，部分海外車企已采用 8650 芯片，甚至多芯片組合方案。

其硬件構成與輔助駕駛域控制器類似，均需處理多類型接口（如 FM、語音、相機等），因此存在整合為 “艙駕一體” 芯片的可能。域融合潛力主要在于與輔助駕駛控制器整合，實現算力與傳感器資源的綜合利用；認知負載覆蓋車內交互應用全領域，需聚焦用戶體驗優化。

（七）網聯域控制器（T-BOX 升級）

網聯域控制器由傳統 T-BOX 升級而來，是 EE 架構的授時來源，具有較高的 EMC（電磁兼容性）設計要求，集成了 V2X、GPS 等通信芯片，核心功能是作為車輛與外部（云端、路側、其他車輛）信息交互的中繼節點。其新增的核心功能是 V2X，該功能與輔助駕駛系統關聯緊密，可解決感知盲區問題（如前車遮擋導致的后車感知缺失）。同時，它作為 GPS 信號接收單元和時間同步的全局主節點，將時間信息傳遞給其他域控制器。因集成多種通信芯片，其對 EMC 設計要求嚴格，PCB 設計與其他控制器存在差異。

考慮到不同地區的通訊制式差異，網聯域控制器與其他域控制器整合并非最優設計，獨立設置更為合理。其域融合潛力在于對 V2X（C-V2X）、GPS、WIFI 等車聯網通信機制的服務化整合；認知負載主要由原 Tbox 團隊承擔，業務圍繞通信擴展。

三、SOA 設計解析

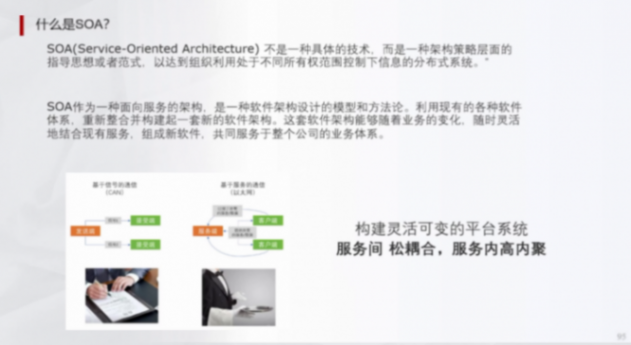

（一）SOA 的核心定義

SOA（面向服務的架構）并非具體技術，而是一種架構策略層面的指導思想或范式，旨在實現對不同所有權范圍內信息的組織與利用，是一種軟件架構設計的模型和方法論。它通過整合現有軟件體系，構建可隨業務變化靈活組合現有服務的新軟件架構。

與基于信號的 CAN 通信不同，SOA 基于服務的通信（以太網）采用服務訂閱機制：各節點既可作為服務提供方，也可作為服務消費方，通過訂閱其他控制器的功能，發送請求后由服務端返回所需邏輯，本質上類似跨控制器的函數調用。

（二）SOA 的定位與價值

SOA 是分布式架構向集中式架構過渡的過渡手段。在分布式架構下，無法直接在單一控制區內調用所有函數，而 SOA 通過模擬跨控制器函數調用，實現了不同控制器間的協同。

其核心價值在于提升靈活性，尤其是支持 OTA 升級后對功能的修改。傳統 CAN 總線的信號矩陣一旦確定（如在 G5、G6 階段），難以調整，需多個部門協同討論；而 SOA 允許在架構部門牽頭下，通過點對點方式解決部分功能塊間的交互問題，且支持 OTA 調整，大幅降低了后期優化的難度。

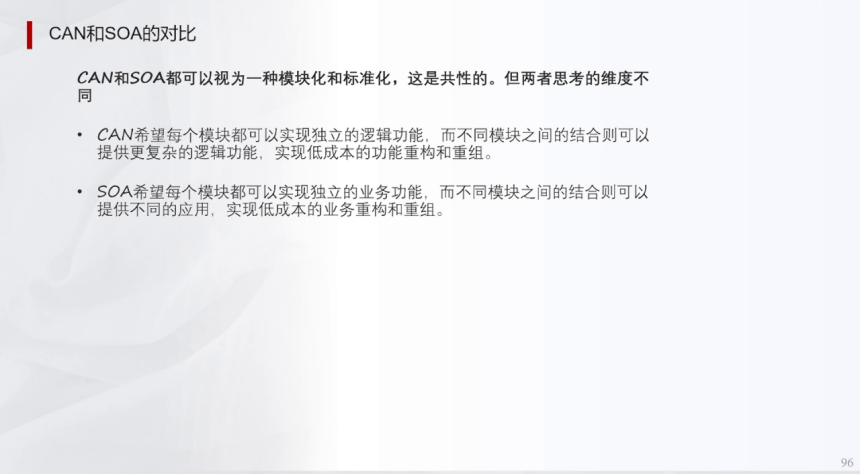

（三）CAN 與 SOA 的對比

兩者均強調模塊化和標準化，但維度不同：CAN 聚焦模塊獨立邏輯功能的實現，通過模塊組合提供復雜邏輯功能，實現低成本功能重構；SOA 則聚焦模塊獨立業務功能的實現，通過模塊組合提供不同應用，實現低成本業務重構。從技術層面看，CAN 傳輸?shù)氖切盘?hào)，屬于面向方法的過程；SOA 傳輸?shù)氖欠?wù)調用，屬于面向?qū)ο蟮臉I(yè)務邏輯，是方法級別的調用，靈活性遠高于 CAN。

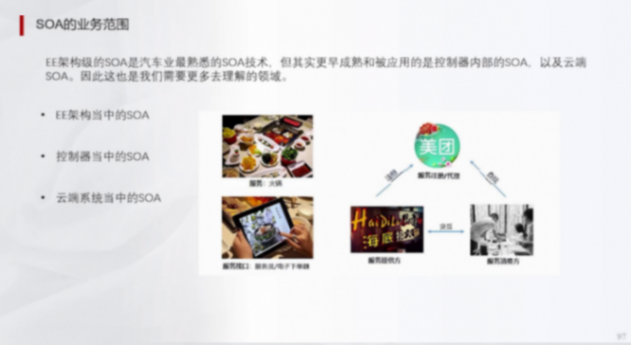

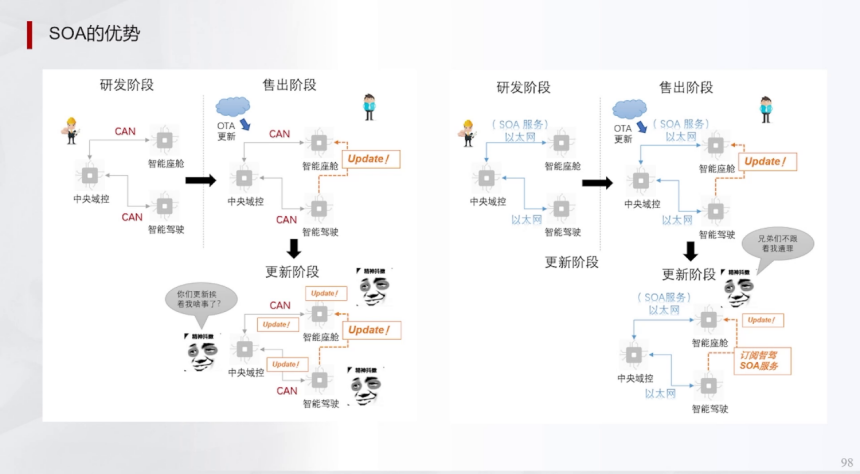

（四）SOA 的業務范圍與優勢

SOA 的應用涵蓋三個層面：EE 架構級 SOA（汽車業最熟悉）、控制器內部 SOA、云端系統 SOA。在研發階段，SOA 可通過服務復用縮短開發周期，調整影響面小（點對點調整為主），代碼編寫效率高；在售出階段，支持 OTA 實現服務動態更新，滿足 “千人千面” 的用戶需求（如通過訂閱地圖、座椅、方向盤等原子服務，組合成用戶習慣服務）。

（五）SOA 的優缺點

優點：以業務為中心，能更快提供業務價值，具備快速應變能力和服務復用性；為業務應用提供靈活性，可快速創建新業務流程，降低對底層架構的依賴，縮短開發部署周期，降低模塊交互復雜性和維護成本；對架構而言，服務接口與底層編程接口、通信模型無關，具有松耦合性、位置透明性和協議無關性。

缺點：對服務治理要求高，接口描述復雜；存在額外資源消耗，占用應用層 CPU，可能影響系統性能（如多控制器訂閱高帶寬業務時易導致負載超限）；服務粒度劃分影響系統復雜度，需平衡靈活度與復雜度；對從業人員要求高，需兼顧軟件層面的業務與負載等多方面考量。

（六）SOA 的技術實現與實踐

工程實現中，SOA 常依托 SOME/IP、DDS 或第三方通訊庫，實現靈活且技術難度可控。SOME/IP 是汽車嵌入式專用的客戶端 / 服務端通信機制，位于 OSI 七層模型的 5-7 層，適用于 AUTOSAR、Linux 等系統；DDS 則更適合控制器內部的板間或核間通訊。

SOA 的實踐可采用 SORS（Service-Oriented Reuse-shared Design）方法論，包括自下而上（從末端硬件向中心梳理，抽象硬件功能為服務）和自上而下（從既有功能 / 業務流程入手，拆分算法為服務）兩種思路。服務接口設計建議采用粗粒度，以業務場景為單位劃分，將服務接口、模型、異常等納入 API 包管理，平衡交互效率與系統可配置性。

當前域控架構以底盤、車身、中央、動力、輔助駕駛、智艙、網聯七大典型功能域?yàn)楹诵模ㄟ^ SOA 實現域間協同。功能域的劃分基于業務屬性與技術特性，SOA 則作為過渡階段的關鍵架構思想，解決了分布式向集中式架構演進中的靈活性與協同性問題。盡管域控架構仍存在分布式邏輯的遺留問題，但結合 SOA 的服務化設計，為后續集中化架構的發展奠定了基礎，同時也需在實踐中不斷優化功能域劃分與 SOA 服務治理，以適應智能汽車技術的快速迭代。
